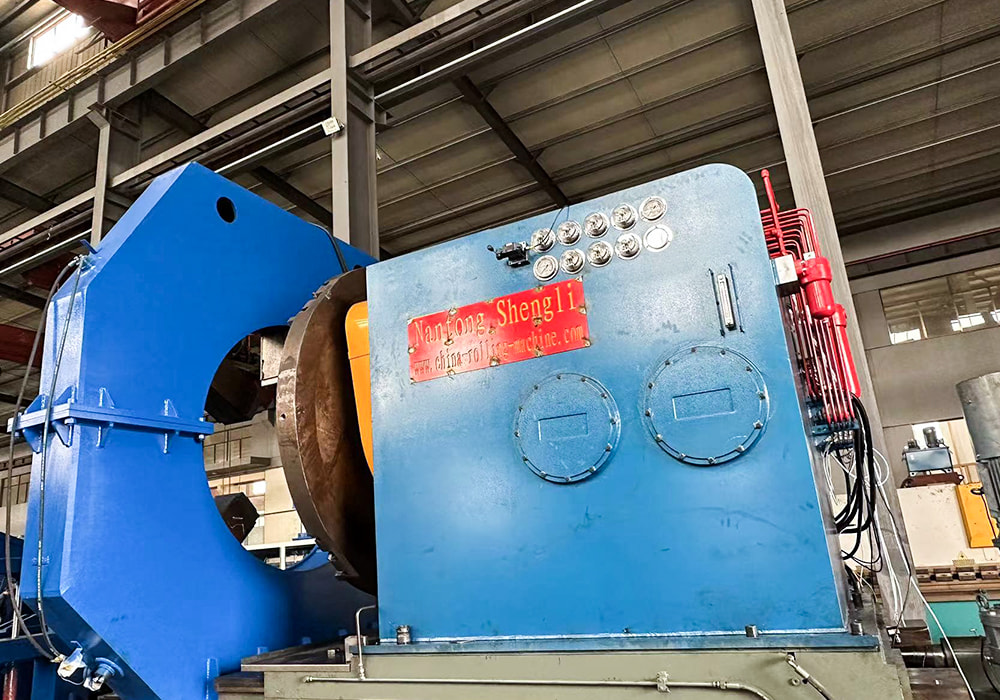

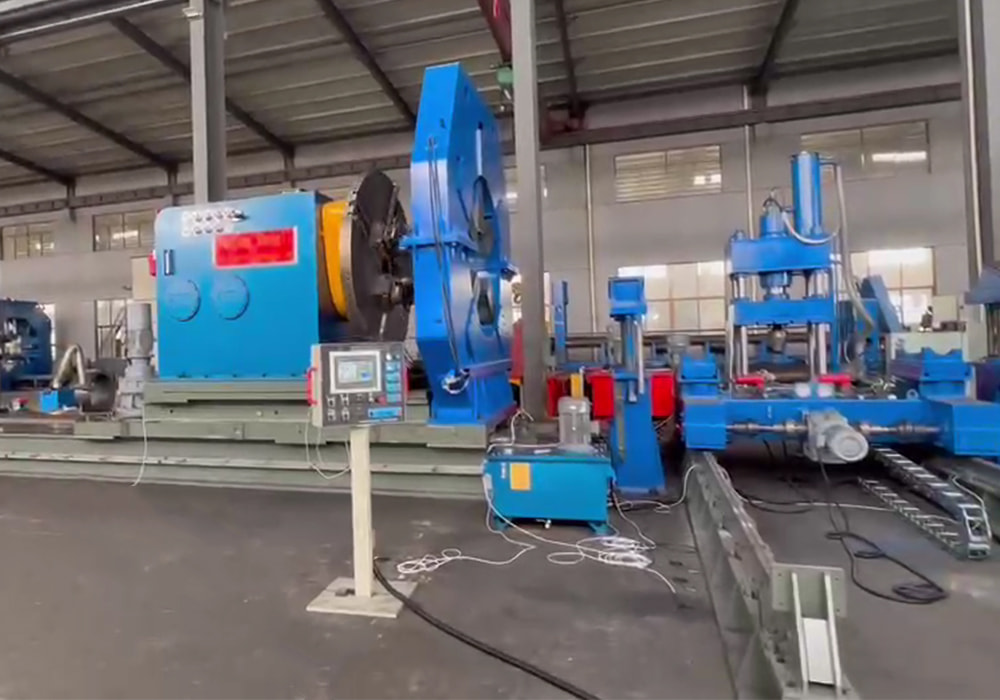

Обзор станка для снятия фасок с полным ЧПУ для линии производства труб LSAW по технологии JCOE
Данный станок для снятия фасок с полным ЧПУ является специализированным оборудованием для обработки кромок, предназначенным для работы в составе линии производства прямошовных труб LSAW по технологии JCOE. Станок выполняет фрезерование кромок и формовку скосов на широких стальных листах перед операциями JCO-формовки и сварки труб. Сервоприводы управляют скоростью подачи режущего инструмента, глубиной резания и углом фаски, формируя на обеих сторонах исходных листов унифицированные V-образные, X-образные и U-образные разделки кромок. Оборудование установлено в передней части формовочного участка JCOE и соединено с рольгангами подачи листов, обеспечивая непрерывную поточную подачу и безостановочную обработку фасок. Станок удаляет заусенцы и неровные кромки на входных листах, создавая стандартные размеры разделки для последующей сварки под флюсом и снижая вероятность дефектов при изготовлении труб LSAW.
Ключевые преимущества станка
Полное цифровое управление с ЧПУ: позволяет быстро изменять параметры для переключения между различными типами разделок под разные спецификации труб LSAW.
Встроенная стыковка с транспортной системой линии JCOE: исключает промежуточную передачу листов и повторный зажим.
Сервопривод резания: обеспечивает одинаковые размеры разделки по всей длине кромки для стандартизированной подготовки под сварку.
Централизованная система удаления стружки: собирает отходы резания, сокращая частоту уборки и оптимизируя планировку цеха.
Технические особенности станка
Станок оснащен полноценной системой ЧПУ, которая хранит несколько наборов технологических параметров для быстрой переналадки при смене типоразмеров. Независимые серводвигатели управляют горизонтальным и вертикальным перемещением режущего инструмента, раздельно регулируя глубину и угол фаски. Механическое зажимное приспособление надежно фиксирует стальной лист, предотвращая смещение при высокоскоростном фрезеровании. Встроенный канал сбора стружки направляет металлические отходы в центральный контейнер для утилизации.
Области применения станка
Станок применяется на крупных трубных заводах, использующих технологию JCOE для производства труб LSAW. Он обрабатывает стальные листы для магистральных нефтегазопроводов, городских крупнодиаметрых водоводов и трубных конструкций для энергетических проектов.
Рекомендации по эксплуатации
Перед запуском введите соответствующие параметры ЧПУ для разделки кромок в зависимости от толщины листа и проектного типа сварного шва.
Перед подачей листов очистите поверхность режущего инструмента и проверьте степень его износа.
Перед началом непрерывного поточного производства выполните холостой пробный пуск для проверки точности работы сервоприводов.
Регулярно опорожняйте контейнер для стружки, чтобы предотвратить забивание транспортного пути листов.
Часто задаваемые вопросы и способы их устранения
Неодинаковые размеры фаски на одном листе
Решение: заново откалибруйте нулевую позицию сервопривода и проверьте надежность зажима.
Шероховатая поверхность реза на кромке листа
Решение: замените изношенные режущие пластины и уменьшите подачу на один проход.
Затрудненая подача материала
Решение: удалите скопившуюся стружку из направляющей канавки рольганга.
Компания обладает мощным техническим потенциалом, имеет многочисленные национальные патенты, а производимая продукция высокого качества пользуется широким признанием клиентов как в стране, так и за рубежом.
